케이디엠기술(주)은 국내·외에서의 많은 경험을 바탕으로
자사 제품 뿐만 아니라 기존에 운영중인 동종 설비에 대한 관련 서비스도 제공하고 있으며,
자체 설계, 제작, 전문 시공 등을 통해 다양한 고객 니즈에 대응하고 있습니다

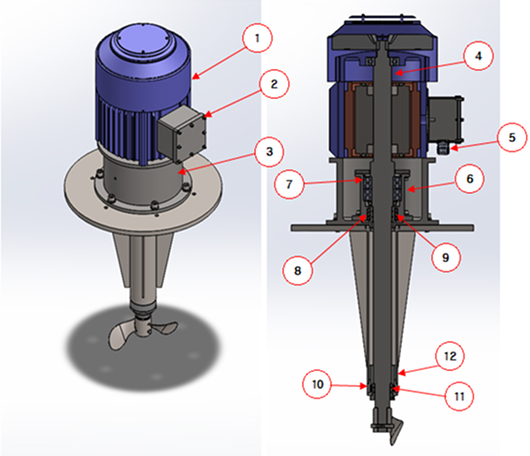

부유식 교반기
- 모터(7.5kW / 8P / 380V)
- 단자함
- TURRET 하우징 (Ø370, H220)
- 샤프트
- 케이블 그랜드
- 베어링 하우징
- 베어링 (2EA)
- 상부 리데나씰 (3EA)
- 상부 슬리브
- 하부 리데나씰 (2EA)
- 하부 슬리부
- 하부 리데나씰 하우징

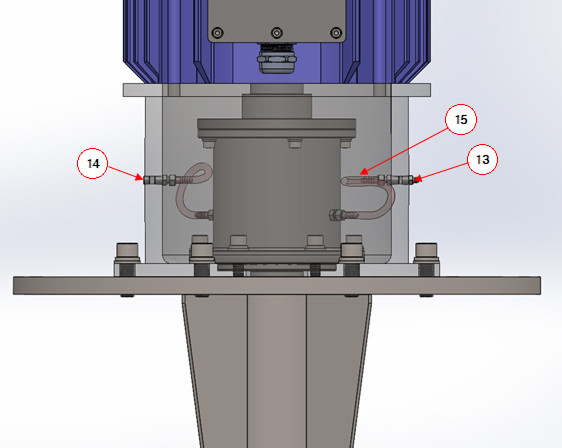

- 구리스 주입 니플
- 구리스 마감 플러그
- 구리스 주입 / 배출 호스

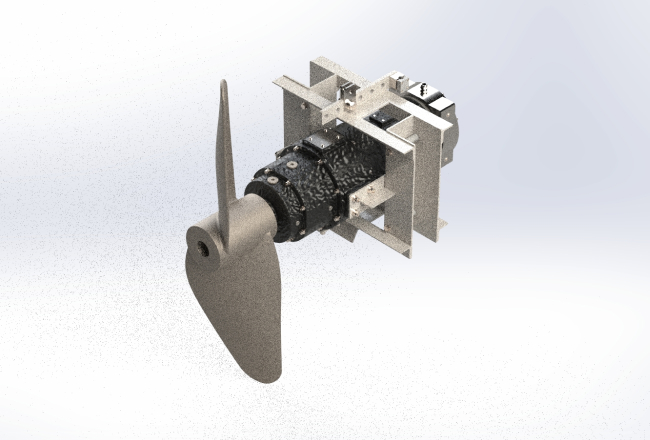

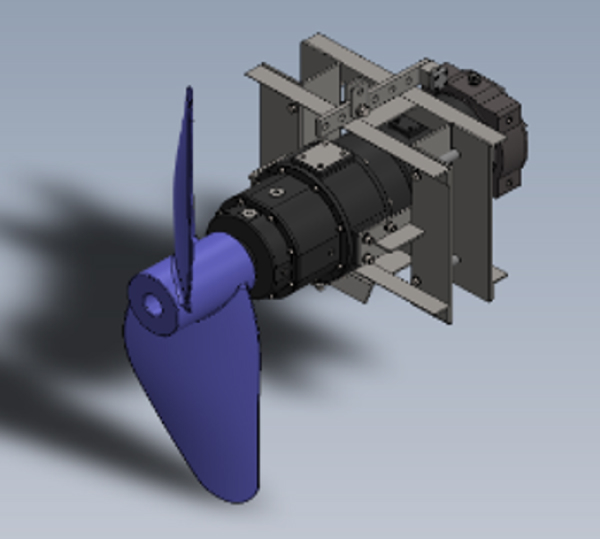

횡형수중 교반기
인천공항 중수도 적용
- 사양
4.8kW 85rpm 1250mm(임펠러) -
재질
품번 부품명 재질 1 케이싱 GCD450 2 임펠러 Epidian epoxide+resin 3 샤프트 STS304 4 슬리브 STS304/ TC코팅 5 메카니컬씯 SIC 6 유성 기어 SCM440) 옅처리 7 중량 150kg

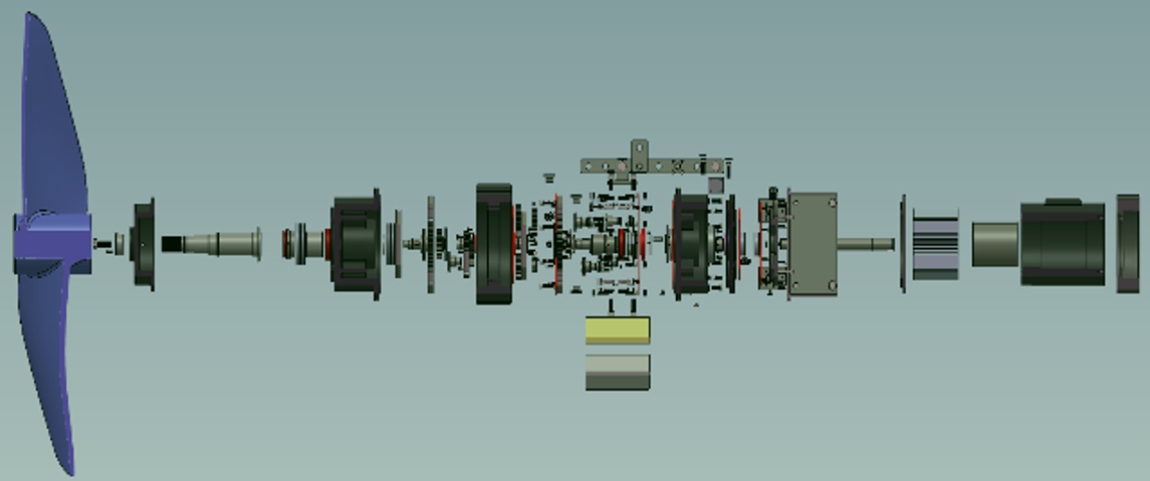

분해도

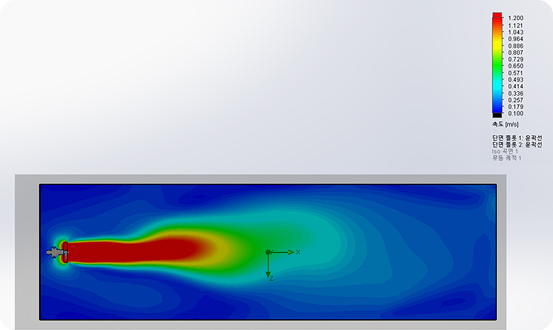

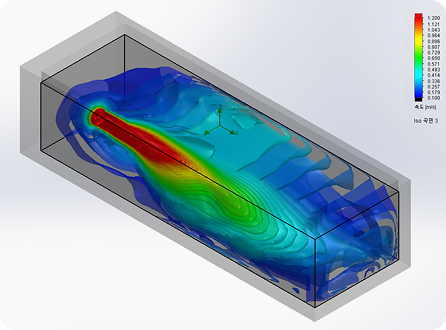

유동해석
반응조 내부 0.1m/s 이상의 유속 분포
연속되는 유체의 흐름과 교반기의 혼합 작용으로 인한 고형물 침강을 억제하는 안정적 교반 확인

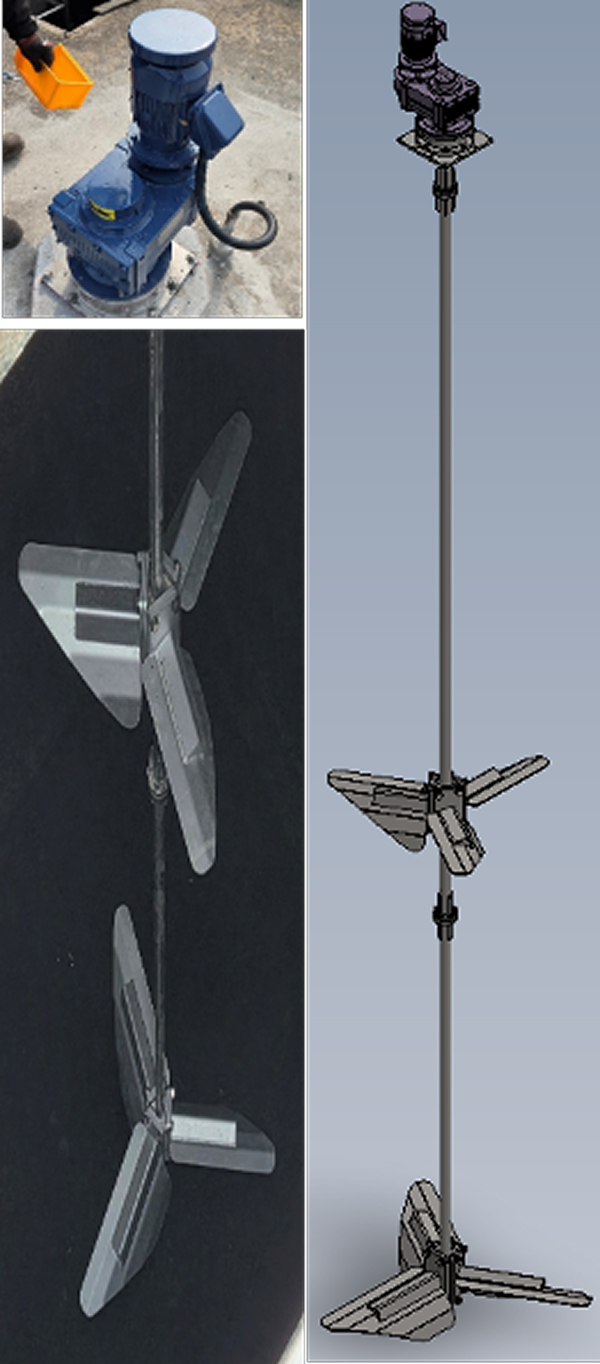

입형 교반기
당진합덕 하수처리장 적용
- 모터
0.75kW / 4P / 380V / 60Hz - 감속기
94.93 : 1 - 축
ø60, ø55 - 임펠러
ø1300, ø1600 - 재질
- 베이스 하우징: SS400 / STS304
- 축: STS304
- 허브: STS304
- 임펠러 블레이드: STS304

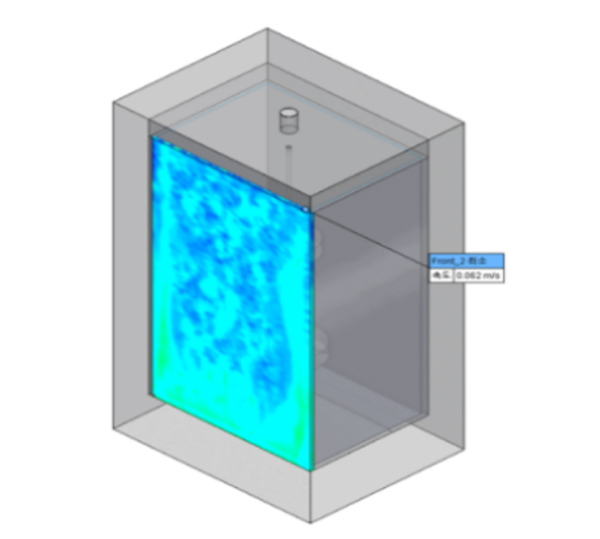

유동해석
내부 유속
- min 0.011m/s(추정)
- Ave 0.19m/s
- MAX 5.41m/s
최소 속도의 경우 벽면에서의 속도가 0으로 판단되기 때문에 해석상 최소 속도를 확인하기 어려움 단면 플롯의 움직임을 통해서 최소속도 추정(0.011m/s) 평균과 최대 속도의 경우 수조내의 속도값을 확인
